測試探針跟探針套是否配套的方法

在現代電子制造和半導體測試領域，探針套不僅是為了保護探針，也是為了提高更換探針的效率和方便性，以下是確定測試探針跟探針套是否配套的具體方法：

型號對應

型號匹配：確保探針的型號與針套的型號相對應，例如華榮華提供的P100型號探針配R100型號針套。

尺寸兼容：探針的直徑應該與探針套的內部直徑相匹配，確保探針可以順利插入并保持固定。

接口吻合

完全吻合：探針針管應能全部插入探針套，接口部分完全吻合，既不能過緊也不應過松。

自定心功能：探針套應具有自定心功能，避免探針發生傾斜，起到保護作用。

安裝高度

卡環高度：探針套的卡環高度應與測試治具上所需的安裝高度一致，以確保測試的準確性。

壓環系列：針對不同的測試治具工作行程和測試點，探針套應有相應的卡環和壓環系列，以適應不同的安裝高度

連接方式

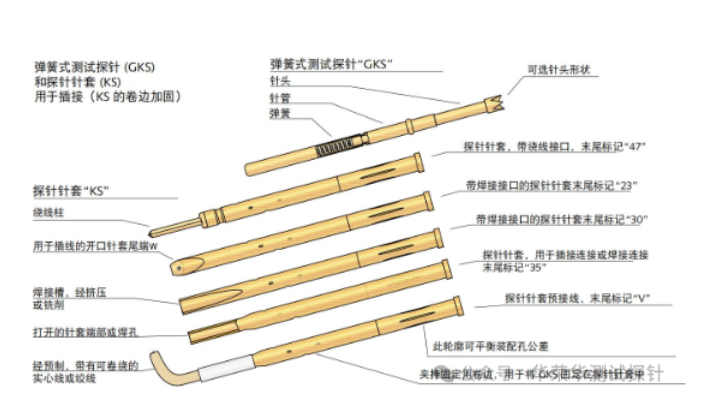

接口設計：針套連接測試板的一端應有不同連接方式，如繞線、焊線、預接線等，以更好地服務于使用者。

易更換性

快速更換：探針套應能實現快速拔插更換探針，節約時間和避免浪費。

支撐作用

彈簧支撐：針套應對探針的針頭和彈簧提供良好的支撐，確保測試的穩定性和準確性。

兼容性

不同品牌：不同品牌的探針與針套可能不兼容，需要確認品牌間的配套性，如華榮華與德國Ingan的品牌配套性。

材料匹配

材料相容：探針和針套的材料應該相互匹配，避免因材料不兼容導致的損壞或性能下降。

總的來說，通過以上方法，可以有效地確定測試探針與探針套是否配套，確保測試治具的性能和使用壽命，在選擇探針和針套時，應考慮其型號、尺寸、安裝高度、連接方式、易更換性、支撐作用、兼容性以及材料匹配等多方面因素，以確保最佳的測試效果和效率。
