測試探針基礎知識

一、、測試探針頭型的應用

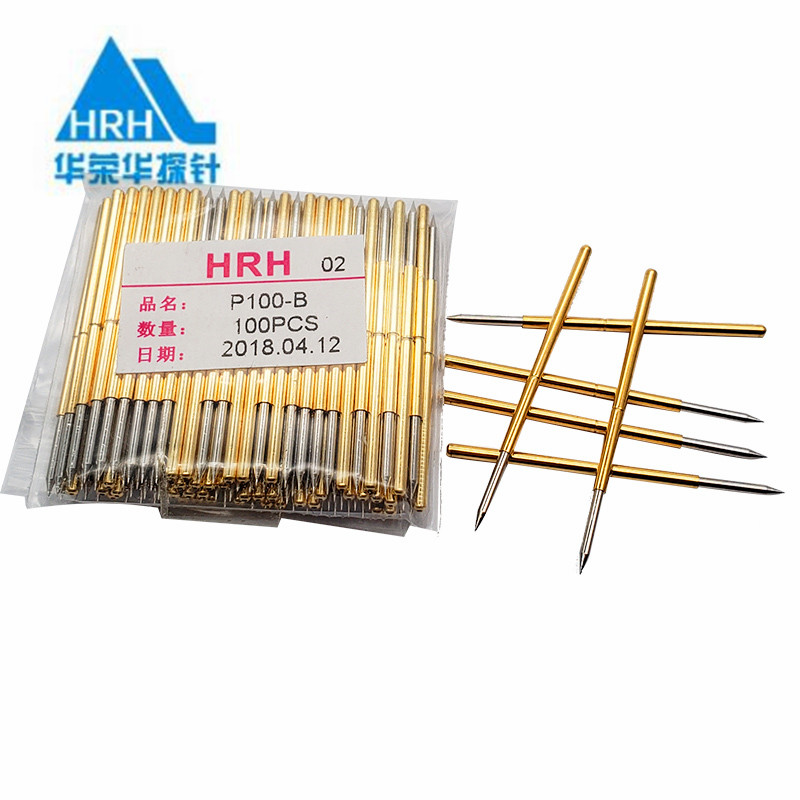

1、B-尖頭

2、H-梅花頭、齒頭

3、E-圓錐頭

4、D-大圓頭

5、Q-爪頭

6、A-杯頭

7、LM-星型頭

二、測試探針組件分析
1、測試探針的各部分（針頭、針管、彈簧）在組裝前，要經過特殊的電鍍處理，來決定探針的導電性、持久性、硬度及磨損阻抗等特性。
2、測試探針針頭尾部伸入彈簧，測試時彈簧整體受力，并且確保壓力可以垂直用于彈簧。采用這種結構，針頭運動穩定，彈簧壽命延長。

三、探針測試原理
電流或電壓信號通過探針的傳輸來測試線路板的開路或短路參數測試系統將電流或電壓輸入被測器件，然后測量該器件對于此輸入信號的響應。
信號傳輸?shù)穆窂剑簭臏y(cè)試儀通過電纜束至探針套管，然后通過探針針頭至待測的焊點，到達被測器件，并最后沿原路返回測試儀器。


四、探針的分類
根據探針的用途不同，探針可以分為：PCB測試頂針，ICT測試用探針，大電流探針，開關針，雙頭探針，電池探針，汽車探針，半導體探針等。
根據探針最小值中心間距不同可以分為：50mil、75mil、100mil、125mil等探針。
根據探針的頭型不同可以分為：尖針、梅花針、圓頭針，平頭針，杯頭針等。
